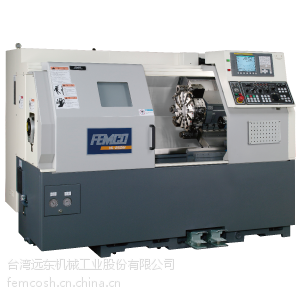

独特23把刀双刀盘设计，外径刀12把，内径刀11把。(取得***)

● 均可使用动力刀具。

● 刀塔23把刀设计，针对复杂度高之车铣复合加工，可大幅改善刀具不足的缺点。

● 刀塔旋径较欧洲同等级动力刀塔小。

● 外径刀刀尖与内径刀刀尖相当接近，X轴行程可充分利用。

● 可加工同样大小工件之机械，机械占地面积最小。

● 为同型大小之机械，可加工之范围。

● 刀具之干涉亦较同等级动力刀塔小，刀具可充分利用。

● 加大三片式曲齿连轴器尺寸，使与刀具更加接近，增加刀塔刚性。

● 使用单一伺服马达驱动双刀盘就近换刀，换刀快速***。

● 使用空压驱动倍力机构固紧刀盘，不需油压，***，省能源。

● 独特刀座对称定位设计，正面及背面加工刀具共享，定位精准不必微调。

● 采机构式动力切换，换刀时马达不需定向，换刀速度快。

● 配备自动刀具设定量测装置，可快速完成刀具设定。

● 内藏式工件承集装置，搭配加工完成件自动输送机，可防止铁屑及水外泄。

● 工件承集装置，搭配自动棒材送料机，适合无人化加工作业。

● 使用强化安全玻璃，不易刮伤或破损，方便试车时观察加工情形。

● 右边悬吊式操作箱，可角度调整，合乎人体工学方便操作。

规格说明

加工能力

旋径
加工直径
加工长度
棒材孔径(棒材能力)

? 515 mm
? 350 mm
580mm
? 51.5 mm

行程

X轴
Z轴

177 mm
580mm

主轴

主轴转速
夹头尺寸
主轴鼻端 / 内孔锥度
主轴孔径
主轴前端轴承内/外径
主轴后端轴承内/外径
主轴马达型式
主轴马达出力(连续/30分钟)
主轴扭力

4800 rpm
8"
A2-6
? 61 mm
? 100 x ? 150 mm
? 90 x ? 140 mm
αP22 / 6000i
11/15 kw
238 N-m

刀 塔

刀座数
外径刀柄
搪孔刀柄

23刀 (外径刀柄: 12刀，内径刀柄: 11刀)
20x20 mm
? 40 mm

动力刀塔(C 轴)

动力刀柄尺寸
动力刀座转速
动力刀座转速
动力刀座马达型式(伺服)
动力刀座出力

? 20 mm
轴向 3000 rpm
径向 3000 rpm
α2 / 10000i
2.2 / 3.7 kW

尾座

尾座行程
心轴直径
心轴行程
心轴锥度
推力

370 mm
? 70 mm
100 mm
MT#4
560 kgf

进给率

X轴快速位移
Z轴快速位移

20000 mm/min
24000 mm/min

外观尺寸

宽
深
高
机器重量

2400mm
1500mm
1600mm
3350 kg

其它说明

?规格若有改，恕不另行通知?
